[Network] www.google.com 접속 흐름 본문
들어가기 앞서,
- 만약, www.google.com 을 웹 브라우저에 입력하면 무슨 일이 일어날까요?
- 구글 웹서버에 80번 포트로 HTTP Request 를 보낸다는 의미와 동일합니다.
- 해당 포스팅에선, 웹 요청 및 응답의 흐름을 간단하게 요약하고, 자세한 내용까지 다뤄보겠습니다.
흐름 간단 요약
- www.google.com 을 브라우저 주소창에 입력합니다.
- 보낼 패킷의 HTTP 헤더는, HTTP Request 를 통해 채워진 상태입니다.
- 보낼 패킷의 IP 헤더를 채우기 위해, DNS 서버를 통해 www.google.com 도메인의 IP 주소를 응답 받습니다.
- 보낼 패킷의 TCP 헤더를 채우기 위해, 클라이언트와 구글 웹서버 간 TCP 연결을 합니다.
- 3-Way Handshaking
- 보낼 패킷이 완성되었으므로, www.google.com 에 패킷을 전송하고, HTML 을 응답받습니다.
- 클라이언트는 응답 받은 HTML 을 브라우저에 띄웁니다.
- 클라이언트와 구글 웹서버간 TCP 연결을 종료합니다.
- 4-Way Handshaking
자세한 TCP/IP 흐름

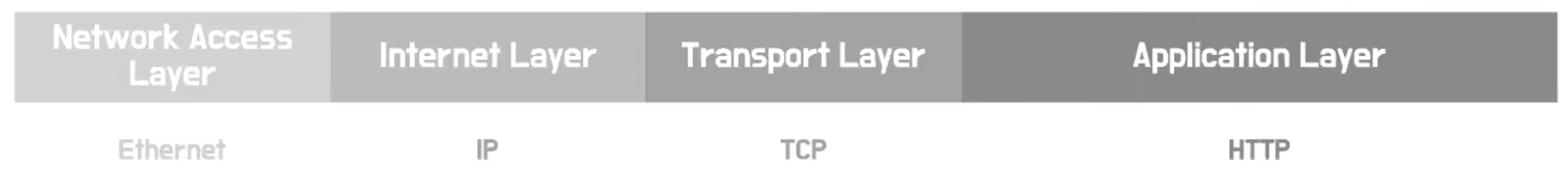

우선, 구글 웹 서버에 HTTP Request 를 보내기 위해선, 아래와 같이 각 계층에 필요한 정보들을 담은 패킷을 만들어야합니다.
- 해당 예제에선, 각 계층 별로 HTTP, TCP, IP, Ethernet 프로토콜을 사용한다고 가정해보겠습니다.
따라서, Application, Transport, Internet, Network Access Layer 순으로 어떤 데이터가 들어가는지 순서대로 살펴보겠습니다.

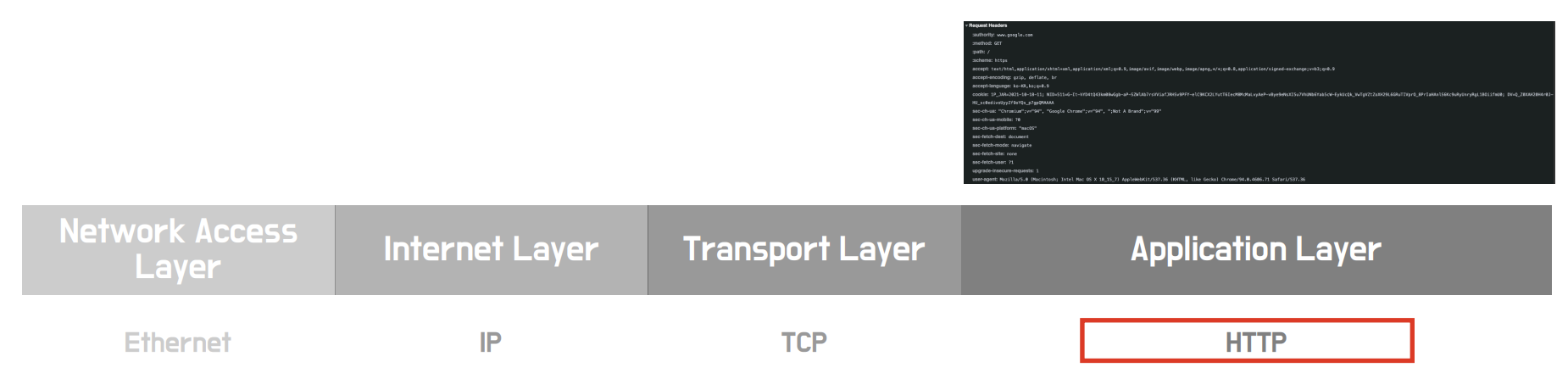

먼저, 패킷의 Application Layer 에는 HTTP Request 헤더가 들어갑니다.
:authority: www.google.com :method: GET :path: / :scheme: https ... ...

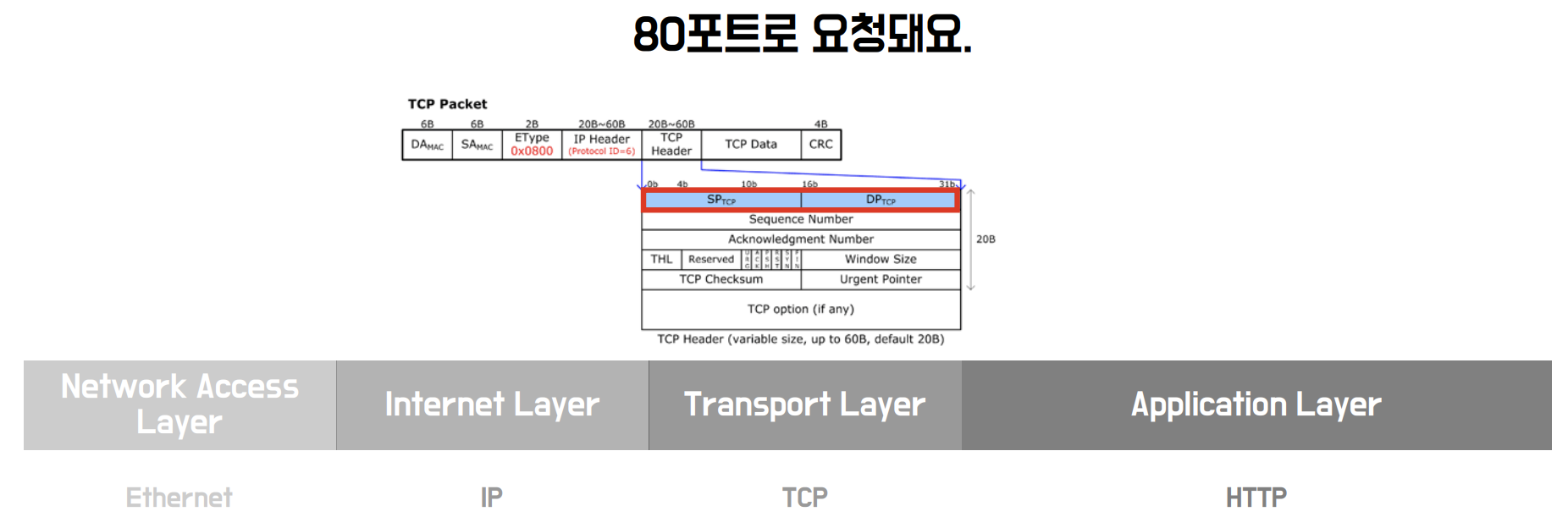

이후,Transport Layer 에는 TCP 헤더가 들어갑니다.
- TCP 헤더에서 중요하게 볼 것은 SP(출발지 포트번호)와 DP(목적지 포트번호)입니다.
- 출발지 포트번호는 내 컴퓨터에서 만든 소켓의 포트 번호이므로, 내 컴퓨터는 알고 있으며, 목적지 포트 번호 또한 80으로 알고 있습니다.

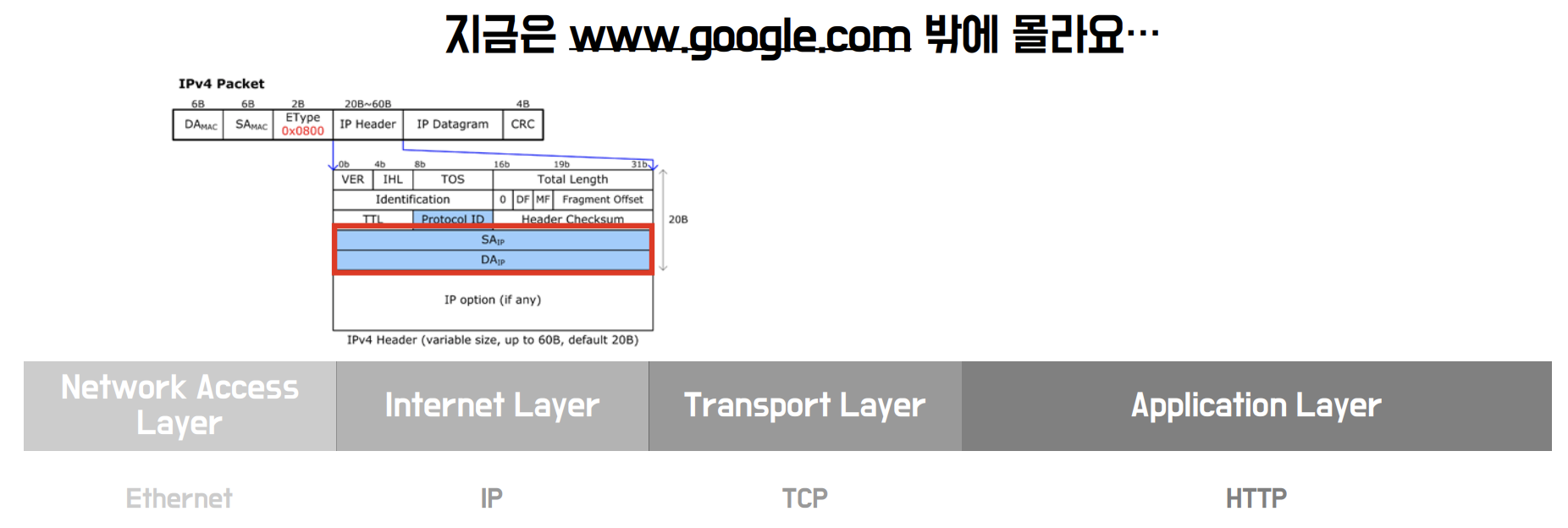

이후, Internet Layer 에는 IP 헤더가 들어갑니다.
- IP 헤더에서 중요하게 볼 것은 SA(출발지 IP주소) 와 DA(목적지 IP주소)입니다.
- 현재, www.google.com 이라는 도메인 정보만 알고 있기 때문에
- 나의 시작 IP 주소는 알고 있지만, 목적지의 IP 주소는 아직 모릅니다.
- 따라서, 도메인 정보로 목적지의 IP 주소를 알아내기 위해,
- 도메인 서버에 DNS 쿼리를 보내고, IP 주소를 응답받습니다.

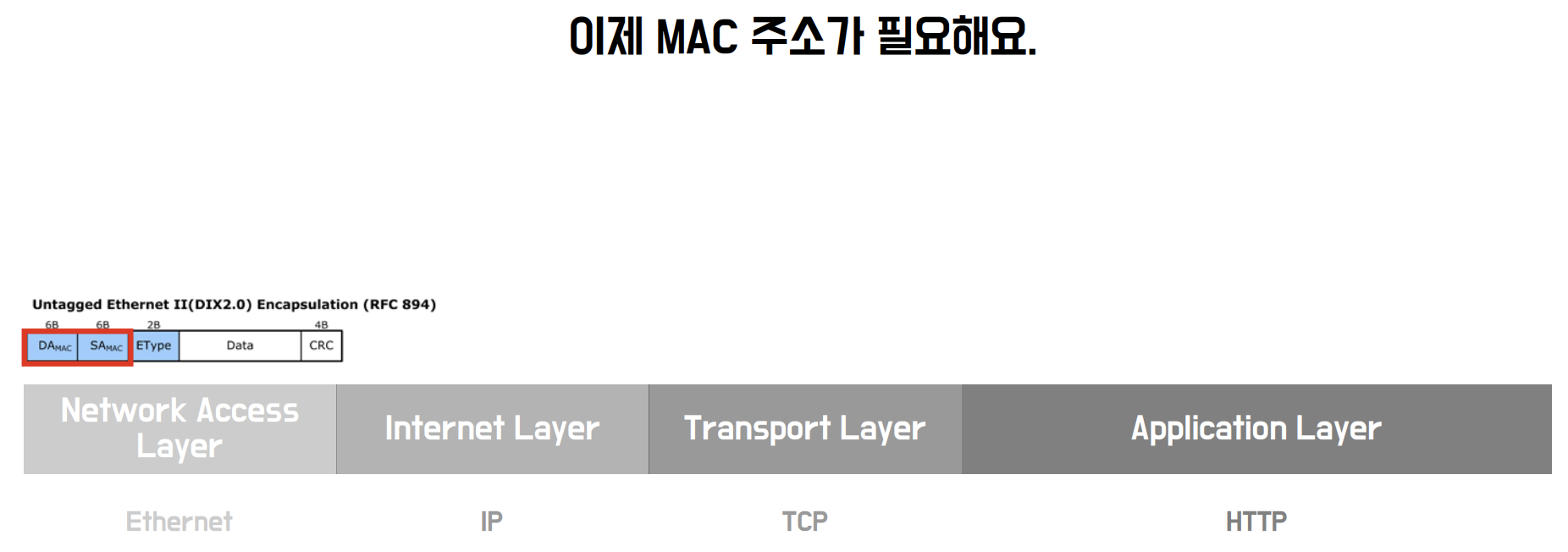

이후, Network Access Layer 에는 Ethernet 헤더가 들어갑니다.
- Ethernet 헤더에서 중요하게 볼 것은 SA(출발지 MAC 주소)와 DA(목적지 MAC 주소)입니다.
- 여기서 목적지 MAC 주소는, 구글의 MAC 주소가 아닌,
- 물리적으로 연결된, 패킷이 전달될 라우터(예를 들어, 공유기) 또는 게이트웨이의 MAC 주소를 의미합니다.
- 따라서, 라우터의 MAC 주소를 알아내기 위해, ARP 프로토콜을 사용합니다.
- ARP 프로토콜에 대한 개념은 아래 링크를 통해 배우실 수 있습니다.
- https://wooono.tistory.com/110
- 이제, ARP 프로토콜을 통해 라우터의 MAC 주소까지 알아냈습니다.
이후 패킷을 전송하기 전, TCP는 연결지향형 프로토콜이기 때문에, 송신측과 수신측이 서로 연결되는 작업이 필요합니다.

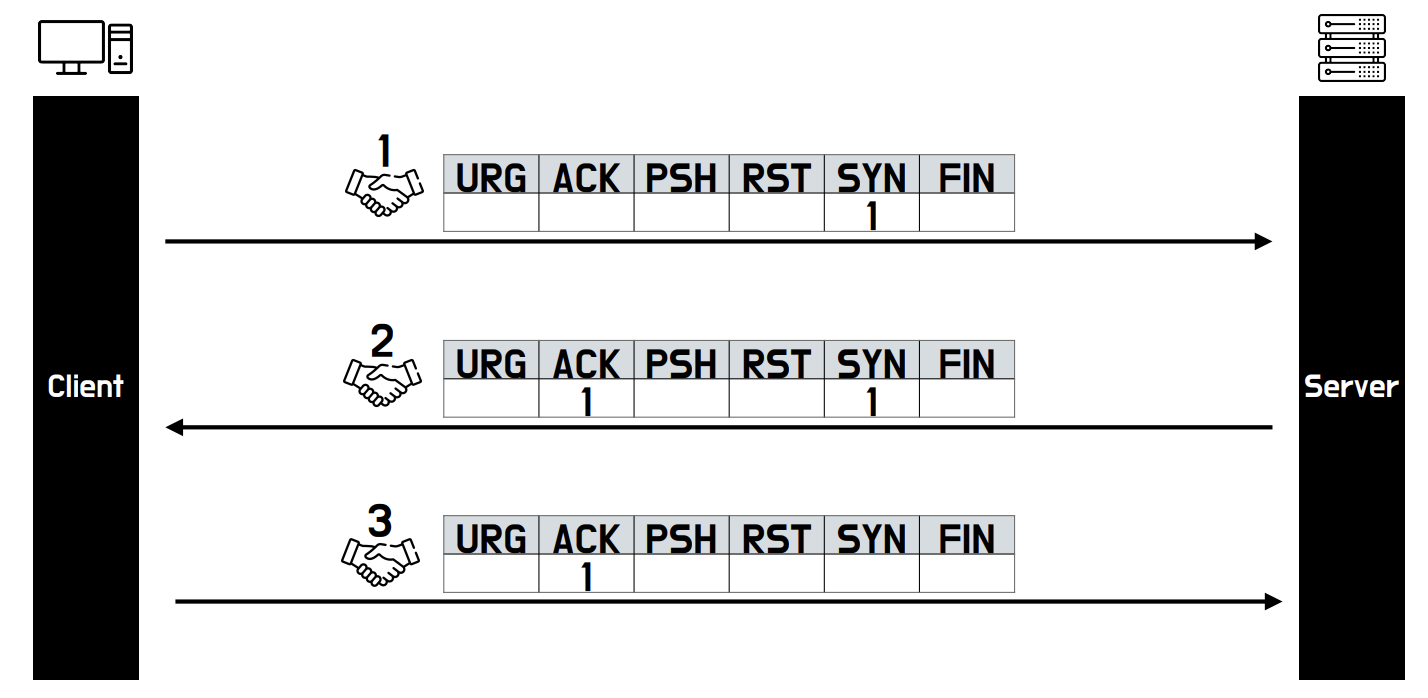

이러한 작업을 3 Way Handshaking 이라고 부릅니다.

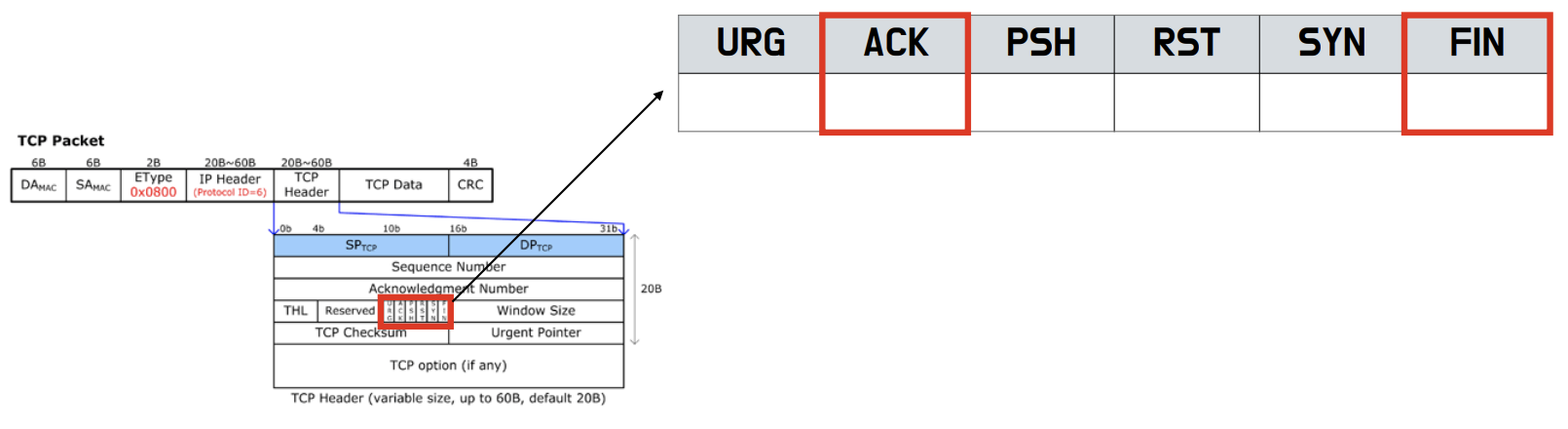

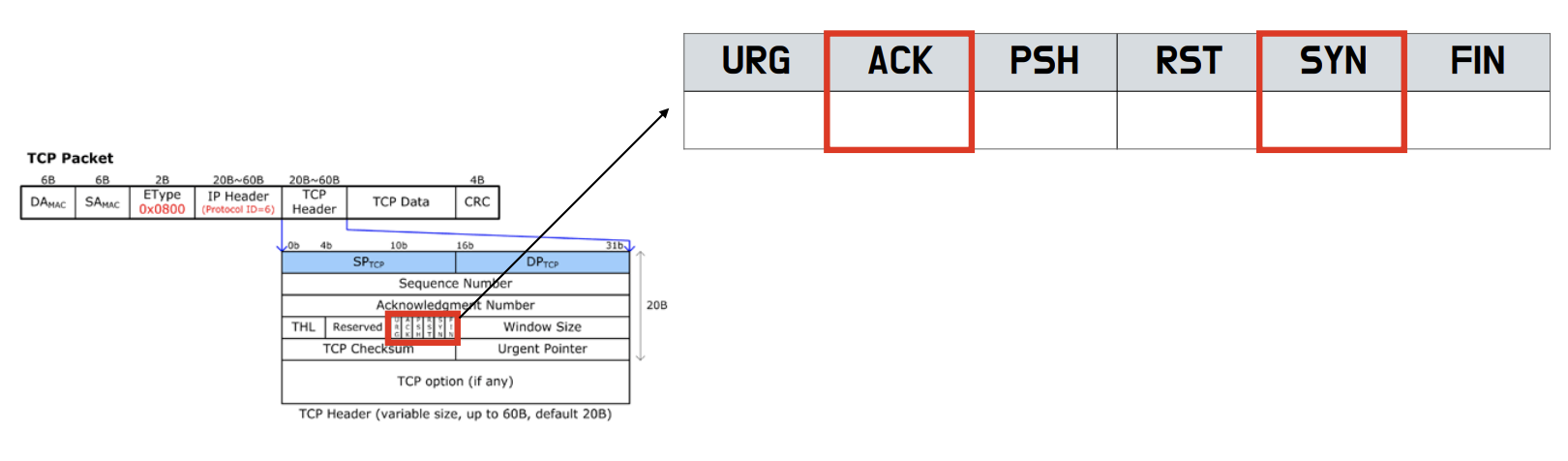

3 Way Handshaking 을 수행하기 위해서는, TCP 헤더에 표시한 플래그들이 사용되며, 이러한 플래그들을 컨트롤 비트라고 부릅니다.
3 Way Handshaking 은 SYN(동기화) 과 ACK(승인) 로 진행됩니다.
먼저, 클라이언트는 서버에게, 접속을 요청하는 SYN 패킷을 보냅니다.
서버는 SYN 패킷을 받고, 클라이언트에게 요청을 수락한다는 ACK 와 SYN 플래그가 설정된 패킷을 보냅니다.
클라이언트는 다시 서버에게 ACK 패킷을 보냅니다.
이제 3 Way Handshaking 으로 기기 간 연결이 성립되었으니, 데이터 통신이 가능해집니다.

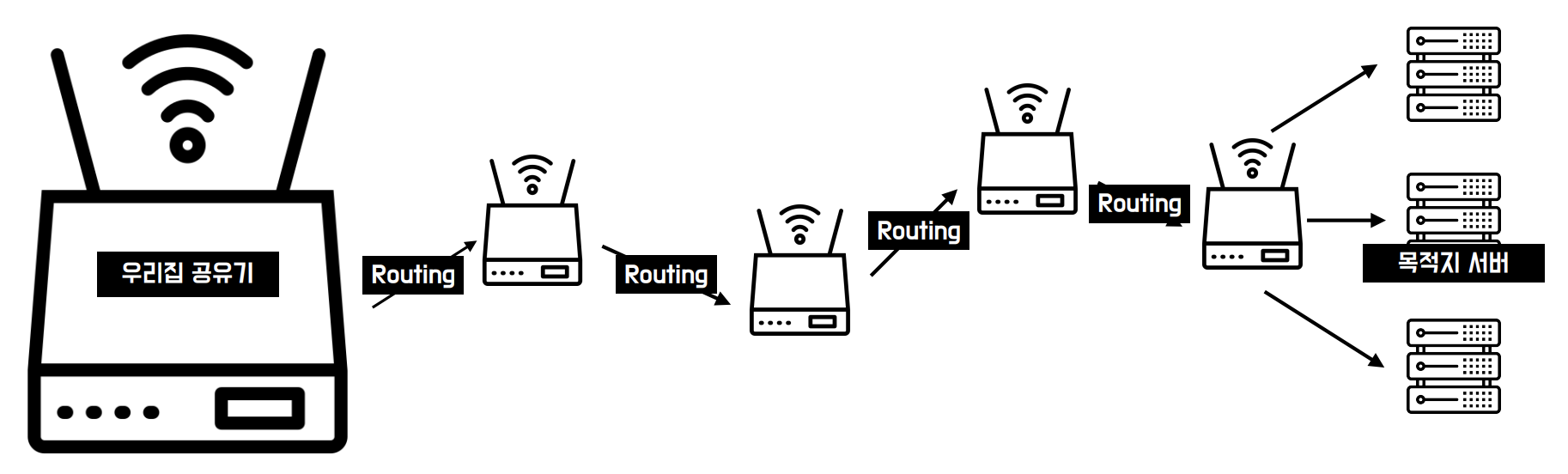

이제 라우팅을 통해 패킷을 목적지 서버에게 전송합니다.
패킷은 Network Access Layer의 MAC 주소와 Internet Layer의 IP 주소로 라우팅을 반복해 목적지 구글 서버까지 도착합니다.
따라서, Transport Layer부터 설명을 진행하겠습니다.
먼저, 구글 서버가 받은 패킷 내부 Transport Layer의 목적지 포트 번호에는 80번이 적혀져있습니다.
따라서, Transport Layer는 80번 포트를 사용하고 있는 Application Layer에 데이터를 전송합니다.
이후, Application Layer는 HTTP Request 데이터를 받아, “/” 에 매핑된 GET 요청을 처리합니다.
이후, 적절한 HTML을 클라이언트에게 응답합니다.

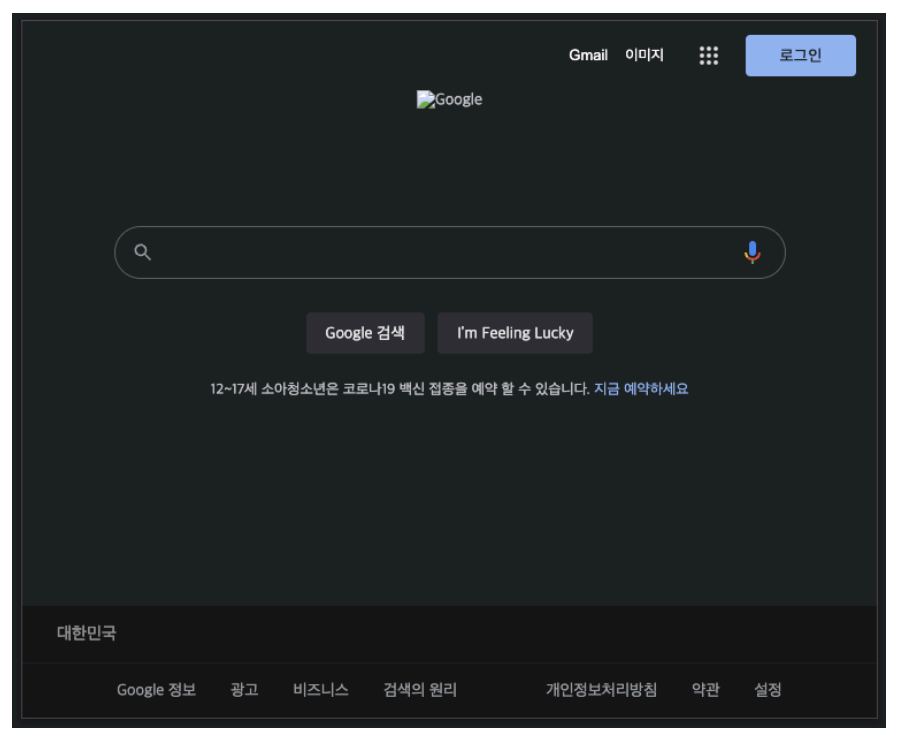

따라서, 클라이언트는 라우팅을 통해 전달 받은, “www.google.com” 에 해당하는 HTML 을 브라우저에 띄우게 됩니다.
이제 HTTP 요청 및 응답 과정이 끝났으므로, 연결을 종료해야합니다.
여기서도 TCP의 컨트롤 비트가 사용되며, 해당 단계에서는 ACK, FIN 플래그가 사용됩니다.

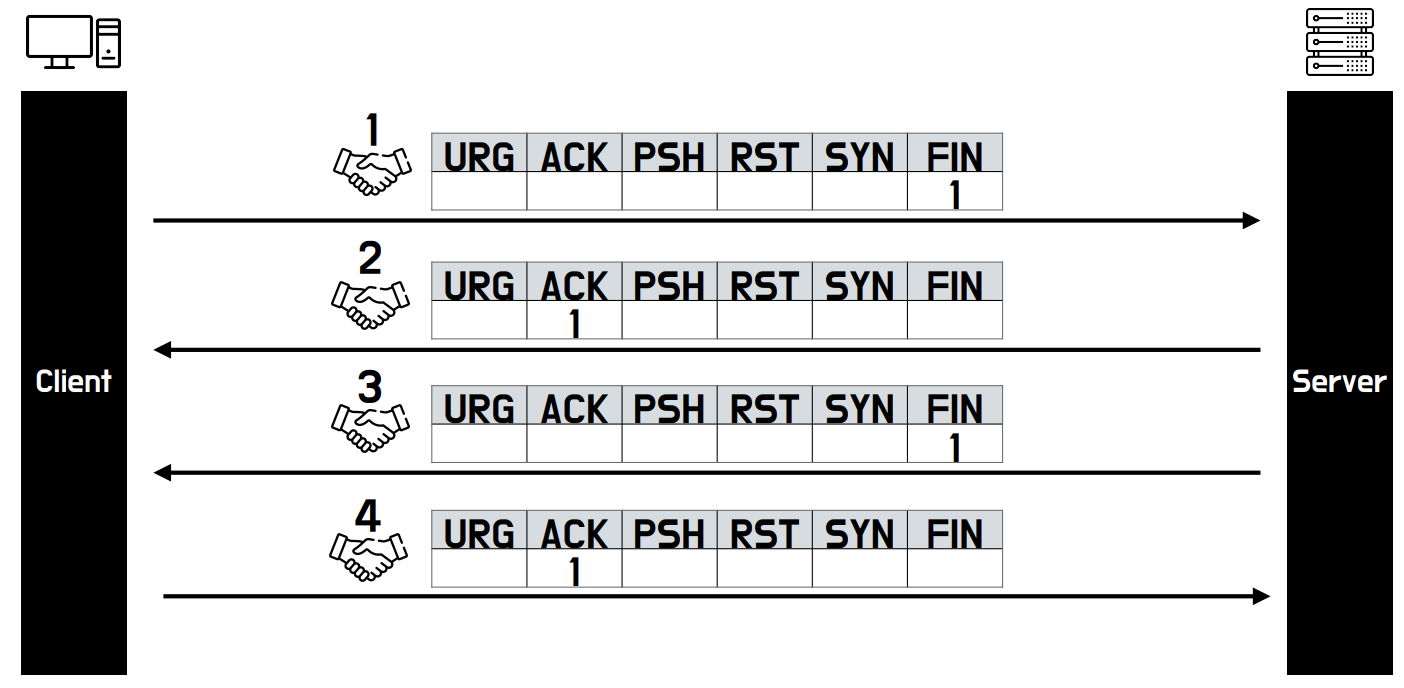

클라이언트와 서버의 연결 종료 작업을 4 Way Handshaking 이라고 부르며, 총 4단계로 진행됩니다.
먼저, 클라이언트는 서버에게, 연결을 종료하겠다는 의미인 FIN 패킷을 전송합니다.
서버는 클라이언트에게 ACK 패킷을 보내고, 클라이언트가 보냈던 요청들에 대해 마저 응답을 보냅니다.
이후, 서버의 응답이 끝나면 클라이언트에게 FIN 패킷을 전송합니다.
클라이언트는 서버의 통신 종료를 확인한 뒤, 서버에게 ACK 패킷을 전송하고, 연결이 종료됩니다.

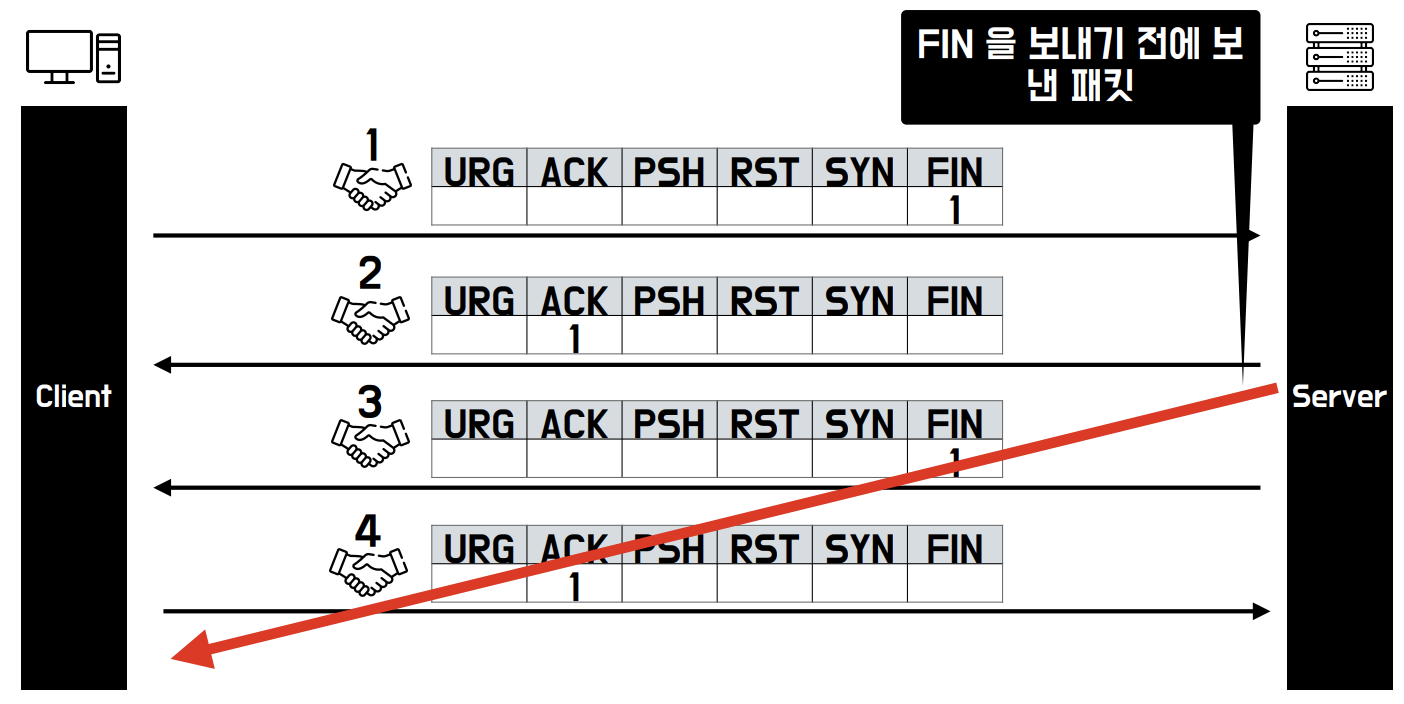

하지만, 서버가 클라이언트에게 FIN 을 보내는 과정에서 한가지 문제가 발생할 수 있습니다.
서버가 클라이언트에게 FIN 을 보내기 전에, 이전에 서버가 클라이언트에게 응답 했던 패킷이 FIN 보다 늦게 도착할 수도 있습니다.
그렇게 되면, 클라이언트가 서버의 일부 응답을 받지 못하게 됩니다.
따라서, 클라이언트는 서버로부터 FIN 패킷을 받고, ACK 패킷을 보낸 뒤에도
일정 시간동안 혹시나 아직 도착하지 않은 잉여 패킷을 기다립니다.
이렇게, 4 Way handshaking 이후에도 소켓을 닫지 않고 잉여패킷을 기다리는 상태를, TIME_WAIT 이라고 합니다.
