[Terraform] Google Cloud Load Balancer(GCLB) 생성

운호(Noah) 2023. 3. 18. 15:57

들어가기 앞서,

  • 해당 포스트에선, HTTP(S) Google Cloud Load Balancer(GCLB)를 Terraform을 사용해 생성하는 방법에 대해서 다뤄보겠습니다.

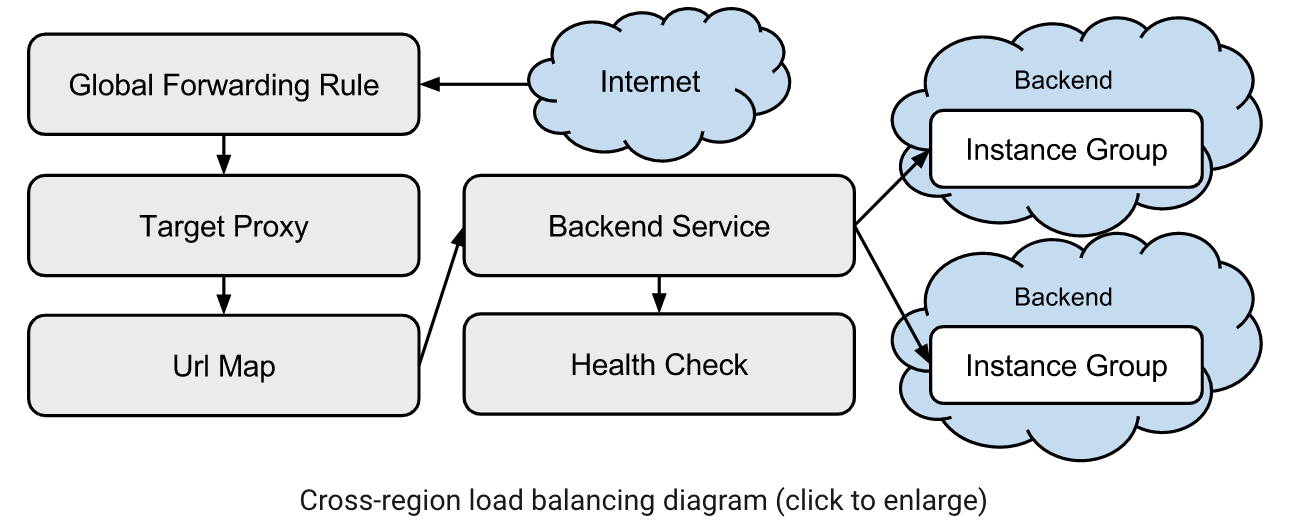

GCLB 주요 구성 요소

  • 프론트 엔드 : 클라이언트 요청을 받을 IP 주소, 포트, 프로토콜을 지정
    • Global Address
      • 클라이언트 요청을 받을 IP 주소 지정
    • Global Forwarding Rule
      • 클라이언트 요청을 Target Proxy에 전달
    • Target Proxy
      • 클라이언트 요청을 Url Map으로 전달
  • 호스트 및 경로 규칙 - 부하 분산기
    • Url Map
      • 클라이언트 요청 Url에 따라 특정 Backend Service로 트래픽 전달
  • 백엔드
    • Backend Service
      • Backend Service로 등록된 Backend에게 트래픽 전달
    • Health Check
      • Backend Service로 등록된 자원들에 대해서 주기적으로 Health Check
    • Instance Group/Network Endpoint Group
      • 최종적으로 트래픽을 받을 자원들

Terraform 자원 생성 순서

  • 최종적으로 트래픽을 받을 K8S 자원 생성 (해당 포스팅에선 생성되어있다고 가정하겠습니다.)
    • kubernetes_deployment
    • kubernetes_service
      • annotations를 통해 Backend Service에 등록할 수 있는 Neg 생성(backend 역할)
  • 백엔드 생성
    • google_compute_health_check
    • google_compute_backend_service
      • google_compute_health_check 연결
      • kubernetes_service의 neg(backend) 연결
  • 부하 분산기 생성
    • google_compute_url_map
  • 프론트엔드 생성
    • google_compute_global_address
    • google_compute_target_https_proxy
    • google_compute_global_forwarding_rule

Terraform 백엔드 생성 예제

  • google_compute_health_check 생성

      resource "google_compute_http_health_check" "default" {
    name               = "health-check"
    request_path       = "/"
    check_interval_sec = 1
    timeout_sec        = 1
  }

  • google_compute_backend_service 생성

      resource "google_compute_backend_service" "default" {
    provider = google-beta

    name = "backend-service"

    protocol = "HTTP"
    load_balancing_scheme = "EXTERNAL_MANAGED"

    health_checks = [google_compute_http_health_check.default.id]

    backend {
      balancing_mode = "RATE"
      max_rate_per_endpoint = 100

      group = "kubernetes_service neg(backend) 연결"
    }

    log_config {
      enable = true
      sample_rate = 1
    }

    depends_on = [
      kubernetes_service."kubernetes_service 리소스명 작성"
    ]
  }
    • google_compute_health_check 연결
    • kubernetes_service의 neg(backend) 연결

  • 참고

Terraform 부하 분산기 생성 예제

  • google_compute_url_map 생성

      resource "google_compute_url_map" "urlmap" {
    name        = "urlmap"
    description = "a description"

    default_service = google_compute_backend_bucket.static.id

    host_rule {
      hosts        = ["mysite.com"]
      path_matcher = "mysite"
    }

    path_matcher {
      name            = "mysite"
      default_service = google_compute_backend_bucket.static.id

      path_rule {
        paths   = ["/login"]
        service = google_compute_backend_service.login.id
      }
    }
  }
    • 클라이언트 요청 Url에 따라 특정 Backend Service 또는 Backend Bucket으로 트래픽 전달

  • 참고

Terraform 프런트엔드 생성 예제

참고
